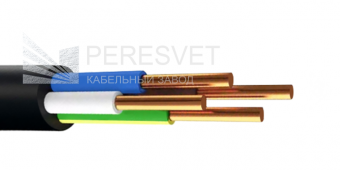

ВВГнг(А)-LS 4х1,5 1кВ

Где применяется

•  распределение электроэнергии в административных, жилых и общественных зданиях: офисы, ТЦ, школы, детсады, медучреждения, гостиницы, ЖК;
•  осветительные линии, цепи управления и питания маломощного оборудования;
•  трёхфазные линии с рабочим нулём/защитным проводником по проекту (4 жилы);
•  прокладка в кабель‑каналах, коробах, гофре, трубах, на лотках, в технических помещениях и шахтах, в т.ч. в пучках.

Конструктив

•  4 медные токопроводящие жилы сечением 1,5 мм²;
•  изоляция жил из ПВХ‑композиции пониженной пожарной опасности с цветовой идентификацией;
•  изолированные жилы скручены в сердечник;
•  наружная оболочка из ПВХ‑композиции LS (низкое дымо- и газовыделение).

Кабель ВВГнг(А)-LS 4×1,5 1кВ производства кабельного завода «Пересвет» подходит для монтажа в зданиях и кабельных сооружениях, где требуется надёжная работа линий и снижение задымлённости при возможном возгорании.

Технические характеристики

•  Номинальное переменное напряжение 1 кВ частотой 50 Гц
• Испытательное переменное напряжение 3,5 кВ частотой 50 Гц
• Время выдержки при испытании 10 мин
• Длительно допустимая токовая нагрузка 19 А на воздухе, 25 А в земле
• Допустимый ток односекундного КЗ 0,17 кА
• Сопротивление изоляции при 20 °С не менее 12,3 МОм·км
• Строительная длина по заказу потребителя
• Допустимая температура нагрева жил 70 °C
• Максимальная температура нагрева жил 90 °C при перегрузке, 160 °C при токе КЗ
• Минимальный радиус изгиба 7,5 наружных диаметров
• Диапазон рабочих температур −50...+50 °C
• Срок службы не менее 30 лет с даты изготовления

Массо-габаритные характеристики

•  Расчетная масса (вес) 278,0 кг/км
• Наружный диаметр 13,0 мм
